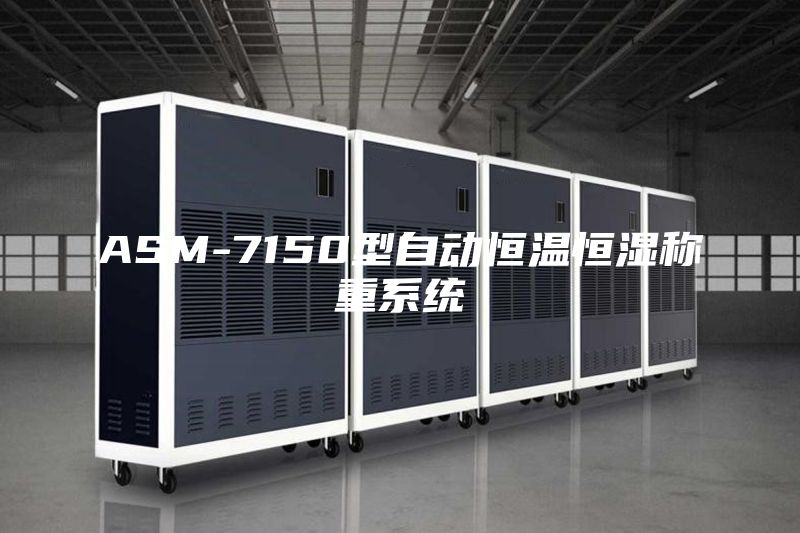

（ASM-7150型自動恒溫恒濕稱重系統）
1、設備名稱
全自動自動恒溫恒濕稱重系統
2、設備型號
JH-7150
JH-7100
3、設備主要技術參數
3.1工作室尺寸
550×860×580mm（D×W×H）
外形尺寸：780*1500*1800mm
500*800*680（D×W×H）
外形尺寸：750*1050*1600mm
3.2溫度范圍
15℃～35℃
3.3溫度波動度
±0.5℃
3.4溫度分辨率
0.1℃
3.5濕度范圍
30～70％RH
3.6濕度分辨率
0.1%R.H
3.5濕度波動度
±3%R.H
3.6電源
220V50/60HZ
3.7控溫精度:
±0.1℃
3.8顯示分辨率：
時間：0.1min，溫度：0.1℃，濕度0.1%RH
3.9產品重量
250kg
3.11控制儀表
維綸觸摸屏控制儀表
3.12箱門
設備內置大玻璃門一扇，玻璃門上有兩個操作入口，并配有橡膠塞兩個
3.13循環方式
設備采用上送風下吸風的內循環方式，保證箱體溫濕度的穩定性和均勻度
3.14整機結構
制冷機組（外置），與主機共處一室，不影響主機工作
3.15空氣調節
軸流風機一套。加熱器、冷凝器、加濕器。
3.16加熱器
電熱絲式加濕器
3.17加濕器
不銹鋼加濕器
控制方式：PID控制方式
水位控制裝置：加熱器防干燒保護裝置
3.18安全保護
制冷系統：壓縮機超壓保護、壓縮機電機過熱保護、壓縮機電機過熱保護、壓縮機過電流保護
恒溫恒濕箱：超溫保護、缺水保護、溫度超溫保溫、風機過熱保護
電器：漏電保護、過載保護、負載短路保護
4、設備結構性能
4.1
送風循環系
統
電機
采用進口風扇馬達+耐高溫之耐高溫鋁合金循環風扇
風道循環
風路循環采用上出風下回風設計，風壓、風速皆符合試驗標準，
離心風機
利用高品質離心風機強力送風循環，避免任何死角，可使測試區內溫度分布均勻；
節能、靜音更好的保證良好的辦公環境及操作人員的工作環境，當前國際及國內環保要求
4.2
加熱系
統
①
加熱系統采用熱風循環加熱方式，溫度分布均勻完全獨立系統.
②
溫度控制輸出功率均由微電腦演算，根據內負荷大小自動控制加熱功率，以達更加環保節能
③
系統主要組成部分：加熱管、固態繼電器等
4.3
加濕系統
①
采用全不銹鋼淺表面蒸發式加濕器。
②
加濕除濕系統完全獨立；
水位控制：采取機械浮球水閥，避免電子式誤動作
③
供水系統：水箱、
④
加濕系統組成：加濕器、水位控制器、連接水管、軟管
4.4
制
冷
除
濕
系
統
壓縮機
進口丹弗斯全封閉壓縮機
冷卻方式
風冷
膨脹閥
丹弗斯熱力膨脹閥是專為制冷應用而設計
電磁閥
進口意大利卡士托電磁閥主要用于制冷系統的除霜調節和介質流向控制
冷凝器
風冷冷凝器采用大轉矩、低轉速風扇，因此噪聲低，V型風冷凝器還具冷量大，占用面積小，外形美觀等優點
蒸發器
浙江威盛
干燥過濾器
丹弗斯干燥過濾器特點：80%的3A分子篩和20%的活性鋁。z大工作壓力可達42Bar
制冷結構原理
制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程
組成，其過程如下：制冷劑經壓縮機絕熱壓縮到的壓力，消耗了
功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交
換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷
劑溫度降低。Z后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的；
制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用下降到較為經濟的狀態
在制冷工藝上我們有成功的多年技術工程師，有合理的配置，和完工業制作，制冷主要核心在配置和工藝制造過程，我們也堅信中國的技術會不斷地完善，取值德國中端產品，給國內市場帶來更大的便利；
4.5控制系統：維綸7寸觸摸屏控制儀表
基本功能介紹
具有溫度顯示值修正功能
具有溫濕度感測體校正功能（帶有自動校準功能，確保試驗的精度）
具有壓縮機自動停開功能
具有預約起動/停止功能
具有暫停記錄功能
具有停電記憶功能：當斷電后，程序數據記憶可保持3個月
其他功能介紹
密碼保護：設置鍵盤輸入鎖定或解除鎖定
背光：設置背光照明的自動關閉時間，顯示溫濕度的運行曲線，點擊可擴大和縮小曲線圖
顯示語言：中文/英語可切換
顯示屏
采用高清真彩液晶觸摸顯示屏，實時監控（監控控制實時數據，信號點數據，實際輸出狀態）
5、部分電器組件簡介
小型繼電器
采用進口歐姆龍小型繼電器
交流接觸器
采用法國進口施耐德交流接觸器
固態繼電器
采用美國進口固特固態繼電器
延遲繼電器
斷電后繼電器開始延時，延時到所設定的時間后，繼電器開始動作1組延時觸點
斷路器
采用法國施耐德的斷路器
溫度傳感器
采用宜凡PI100傳感器
超溫/濕保護器
采用韓國進口超溫保護器
6、配備技術資料
文件
設備使用說明書、保修卡、合格證、電器原理圖、
<
<
<
<
<
<
<
<
<
<
<
<
