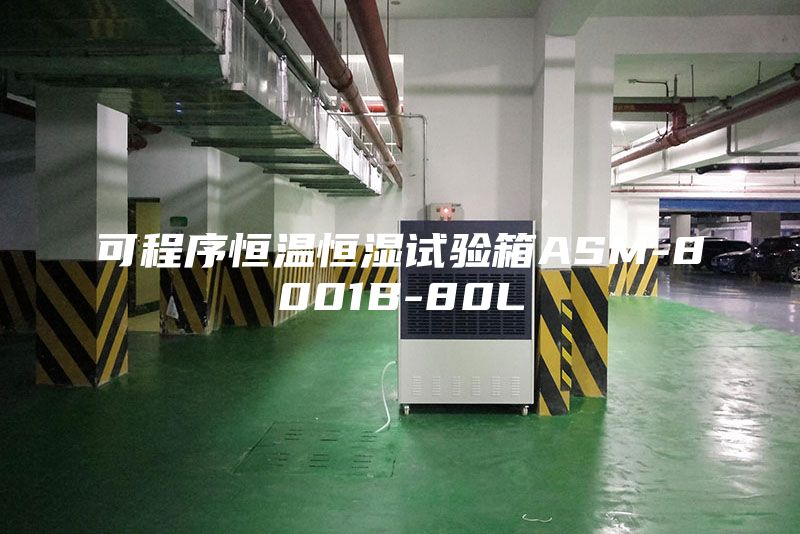

（可程序恒溫恒濕試驗箱ASM-8001B-80L）
為什么要選擇我司可程序恒溫恒濕試驗箱？
?獨特優點
傳統設備低溫控制方式：
該系列產品適用于航空航天產品、3C電子產品、膠黏、化工、信息電子儀器儀表、材料、電工、車輛、金屬、電子產品、各種電子元?dú)饧诟叩蜏鼗驖駸岘h(huán)境下、檢驗其各性能項指標.及質量管制之用；
型?號JD-8001B-80L
試樣限制，本禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存
容積、重量和尺寸
標稱內容積：80?L
內箱有效尺寸：
外形空間：
重?量：約250㎏
功率、電流和工作電源
最大功率：5.5KW
供電條件和電源：AC220V
保護地線接地電阻小于4Ω
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；
性能指標
使用環境條件：環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。溫
溫度范圍：-40～+150℃
濕度范圍：20～98%HR（如圖）
控制精度
溫度分辨率：0.01℃?濕度分辨率：0.1%HR
溫度偏差：±1℃濕度偏差：?±2%HR
溫度均勻度：≤2℃濕度均勻度：≤3%HR
溫度波動度：±0.5℃濕度波動度：±2%HR
標準升降溫速率
升溫速率：3~5℃/min?-10℃→+150℃≤40?min（空載）
降溫速率：1~1.5℃/min?+25℃→-10℃≤30?min?（空載）
注：每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源熱負載
注：以上性能指標是在環境溫度為+25℃、相對濕度≤85％、無試樣條件下測得的數值。
執行標準及試驗滿足條件
1.GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法?試驗A：低溫
2.GB/T2423.2-2008電工電子產品環境試驗?第2部分：試驗方法?試驗B：高溫
3.GJB150.3A－2009?高溫試驗方法
4.GJB150.4A－2009低溫試驗方法
5.GB2423.22-2008電工電子產品環境試驗?第2部分?試驗方法?試驗Nb：規定溫度變化速率的溫度變化
6.?GBT2424.5-2006電工電子產品環境試驗?溫度試驗箱性能確認
7.?GB/T-2008低溫試驗箱技術條件
8.?GB/T2423.3-2008(IEC68-2-3)?試驗Ca:恒定濕熱試驗方法
9.?GJB150.9A-2009濕熱試驗方法?
10.G/BT2423.4-2008/IEC6008-2-30:2005試驗Db:交變濕熱方法
11.GB/T5170.18-2005電工電子產品環境基本參數檢定方法溫度/濕度組合循環
12.GB/T-2006濕熱試驗箱技術條件
13.GBT2424.6-2006電工電子產品環境試驗?溫度?濕度試驗箱性能確認
14.GBT2424.7-2006電工電子產品環境試驗?試驗A和B(帶負載)溫度試驗箱的測量
結構特征、?箱體結構：
內箱材質：304#不銹鋼?1.2mm厚
外箱材質：304#不銹鋼?1.0mm厚
保溫材質：聚氨酯發泡膠?100mm厚
控制箱和測試箱為整體式
空氣調節通道
內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的
箱門：單開門、防凝露電熱裝置，真空自動除霧透明視窗，窗口照明燈
防爆裝置
箱體頂部預留泄壓口，防爆門鎖鏈
引線測試孔
開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞
觀察窗
透明電熱膜中空鋼化玻璃（位于門上）（帶防凝露功能），尺寸230X260mm
控制面板
韓國進口液晶觸摸式可編程控制器
照明燈開關、總電源開關、RS-232通訊界面
機械室
制冷機組、排風機、排水裝置、可調背葉窗、水蒸氣出口
測試物料架
采用304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊
配電控制柜
總電源斷路器、控制器、配電板、散熱風機、超溫保護器
加熱系統
采用鱗片散熱式加熱管?P.I.D控制加熱從而達到溫度平衡
采用外加濕方式，壓縮機啟動除濕，P.I.D控制加濕量達到所需要的濕度
補水系統
自制PVC加大水箱，水泵提升自動供水，循環過濾回收
制冷系統
制冷方式
為了保證試驗室降溫速率和最低溫度的要求，本試驗室采用一套單級制冷系統
制冷壓縮機
采用歐洲進口低溫壓縮機
冷卻方式
風冷式鱗片式冷凝器，循環風機散熱
蒸?發?器
翅片管式換熱器
節流裝置
熱力膨脹閥、毛細管
干燥過濾器
吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發?生冰堵和臟堵
制?冷?劑
采用環保制冷劑R404A作為本制冷系統的制冷介質
電氣控制系統
控制器
進口控制器,分別控制溫度及濕度
?
?
?畫面顯示
溫濕度設定(SV)實際(PV)值直接顯示
可顯示執行程序號碼,段次,剩余時間及循環次數,運轉時間顯示
程序編輯以及圖形曲線顯示
具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間
定點或程序動作狀態顯示
語言轉換可以切換中文/英文
觀察窗
透明電熱膜中空鋼化玻璃（位于門上）（帶防凝露功能），尺寸230X260mm
控制面板
韓國進口液晶觸摸式可編程控制器
照明燈開關、總電源開關、RS-232通訊界面
機械室
制冷機組、排風機、排水裝置、可調背葉窗、水蒸氣出口
測試物料架
采用304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊
配電控制柜
總電源斷路器、控制器、配電板、散熱風機、超溫保護器
加熱系統
采用鱗片散熱式加熱管?P.I.D控制加熱從而達到溫度平衡
加濕除濕系統
采用外加濕方式，壓縮機啟動除濕，P.I.D控制加濕量達到所需要的濕度
補水系統
自制PVC加大水箱，水泵提升自動供水，循環過濾回收
制冷系統
制冷方式
為了保證試驗室降溫速率和最低溫度的要求，本試驗室采用一套單級制冷系統
制冷壓縮機
采用歐洲進口低溫壓縮機
冷卻方式
風冷式鱗片式冷凝器，循環風機散熱
蒸?發?器
翅片管式換熱器
節流裝置
熱力膨脹閥、毛細管
干燥過濾器
吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發?生冰堵和臟堵
制?冷?劑
采用環保制冷劑R404A作為本制冷系統的制冷介質
電氣控制系統
控制器
進口控制器,分別控制溫度及濕度
?畫面顯示
溫濕度設定(SV)實際(PV)值直接顯示
可顯示執行程序號碼,段次,剩余時間及循環次數,運轉時間顯示
程序編輯以及圖形曲線顯示
具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間
定點或程序動作狀態顯示
語言轉換可以切換中文/英文
程序容量及控制功能
可使用的程序量:最大120組,1個程序可由1~99段次組合而成
可使用的記憶容量:段?，可重復執行命令:每一個命令可達999次，程序斜率設定可由時間軸來設定，程序間可設定聯結使用，程序之制作采對談式操作簡單
具有編輯,清除,插入等功能，4組時間信號輸出控制(可控制待測物ON/OFF動作)
具有9組PID參數設定，程序執行中具有跳段,保持功能，可顯示曲線,資料獲取；日期、時間調整功能；按鍵及畫面鎖定(LOCK)功能，可連接計算機使用
通訊
USB通訊界面，可做為監控及遙控系統、記錄試驗資料
運行方式
程序方式?/定值方式
設定方式
中/英文界面、觸摸式輸入
設定范圍
最大溫度范圍上下限5℃
顯示分辨率
溫度：0.01℃；濕度：0.1%;時間：?1min;
斷電記憶功能
可設定斷電恢復模式為：熱起/冷起/停止
預約開機功能
可隨意設定開機時間，打開電源后時間到機臺自動運行
輸?入
PT100型鉑電阻
曲線記錄功能
具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為60天(當采樣周期為1.5min時)
軟件使用環境
IBMPC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文?WindowsXP作業系統
循環風機
低噪音多翼離心風機
加熱器
進口鎳鉻合金電加熱器
加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）
進口鎳鉻合金電加熱器
外加濕方式
控制方式
抗積分飽和PID，BTC平衡調溫控制方式(溫度)
BTHC平衡調溫調制方式(溫濕度)
濕熱系統供水
供水方式
水泵提升
供水裝置
大水箱
安全保護裝置
制冷系統
壓縮機過熱、過流、冷凝風機過熱等
試驗箱
極限超溫，風機、電機過熱繼電器
加濕熱管干燒、供水異常、排水異常,缺水異常
電?源
漏電保護，超載及短路保護
儲存環境要求
設備環境溫度應保持0℃～+35℃以內
安裝場地要求
試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。
運輸方式
整機運輸
序?號、品名、型號、品牌
1壓縮機CAJ2464Z-T、法國
2控制器TT-5166-TH、臺通
3冷凝器，定制、永強
4蒸發器，定制、永強
5繼電器MY4NJ-220V、日本歐姆龍
6接觸器LC1N1810、德國施耐德
7超溫保護區TS-320SB-C韓國彩虹
8溫濕度傳感器PT-100、瑞士羅卓尼克
9抽水馬達GF-50G-S、柏繁電氣
10冷媒R404/R23、美國杜邦
11電磁閥EVR22、丹麥
12膨脹閥067N2157、丹麥
13外殼，201
14內膽，304設
備?核心?清單、設備?核心?清單
<
<
<
<
<
<
<
<
<
<
<
<
